測量原理:時差相關原理

流速: 0.01~25 m/s

分辨率: 0.025 cm/s

重復性: 0.15%讀數，視應用而定

精度:(流場充分發展且 徑向對稱)

體積流量: ± 1%讀數，視應用而定

± 0.5%讀數，經過標定

流速: ± 0.5%讀數，視應用而定

可測介質: 所有導聲流體, 且氣泡或固體顆粒的體積含量<10%

TDS-100H超聲波流量計詳細信息:

手持式超聲波流量計采用外夾式傳感測量液體流量。安裝過程極為簡單，全中文的人機界面，更易于操作。特別適合流量平衡測試及流量監測：飲用水、河水、海水、冷卻水、熱水、工業污水、潤滑油、柴油、燃油、化工液體等。

簡要說明:

1.內置數據記錄器，可記錄日期、累積流量、信號狀態、工作時間等；

2.4行漢字同屏顯示瞬時流量、流速、累積流量、信號狀態等；

3.標準數據接口RS232用于聯網檢測或導出記錄數據；

4.OTC輸出正、負、靜累積脈沖信號和頻率信號（1-19999KHZ可選）

產品特點:

1.非接觸式測量方式、體積小、重量輕、攜帶方便。

2.傳感器的安裝簡單容易，使用于測量各種大小管道導聲介質。

3.測量過程不需要破壞管道，不需停產，傳感器不與被測介質接觸，無壓損。

4.適合測量金屬管道、塑料管道及其它透聲材料的管道。

5.內置可充電電池，可連續工作時間12小時以上。

6.智能型現場打印功能，保證流量數據的完整。

單/雙通道、便于攜帶，移動測量、適合于科學研究和計量標定、測厚功能

技術參數如下：

1.測量

測量原理:時差相關原理

流速: 0.01~25 m/s

分辨率: 0.025 cm/s

重復性: 0.15%讀數，視應用而定

精度:(流場充分發展且 徑向對稱)

體積流量: ± 1%讀數，視應用而定

± 0.5%讀數，經過標定

流速: ± 0.5%讀數，視應用而定

可測介質: 所有導聲流體, 且氣泡或固體顆粒的體積含量<10%

2.主機外殼

重量: ~ 1.9kg

防護等級: IP65 (根據EN60529)

材質:鋁合金，粉末涂層

尺寸: (226 x 213 x 59)mm (WxHx D)

通道: 2

危險區: Zone 2

電源: 充電電池(6V/4Ah); 外接電源(100 ~ 240)VAC

電池工作時間: >14h

顯示: 2 x 16 字符, 點陣, 帶背光

工作溫度: -10 ~ 60℃

功耗: < 6W

信號平均: (0 ~ 100)s, 可調

測量速率: (100 ~ 1000)Hz (1通道)

響應時間: 1s (1通道), 70ms可選.

3.測量功能

測量量: 體積/ 質量流量, 流速, 能量流量(需溫度輸入)

累積量: 體積, 質量,能量(可選)

計算功能: 平均值, 差值, 總和

可記錄的參數: 所有測量量及累積量

容量: >100000條測量量

通訊接口: RS232, RS485(可選)

可通訊的參數: 實測值, 記錄值, 參數記錄

軟件: FluxData(可選）

功能: 下載測量值/記錄, 圖形顯示, 格式轉換

操作系統:WindowsTM

4.過程輸出(可選)

輸出與主設備電隔離

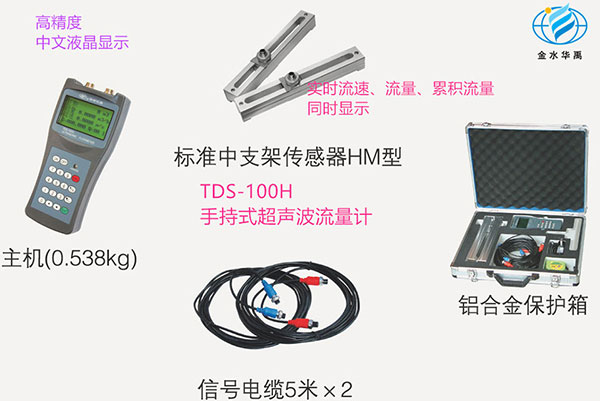

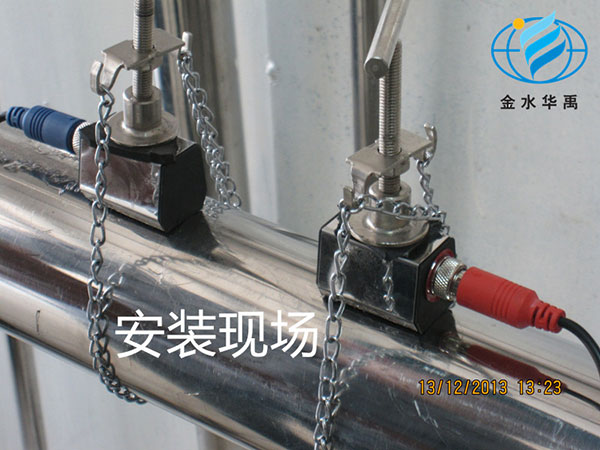

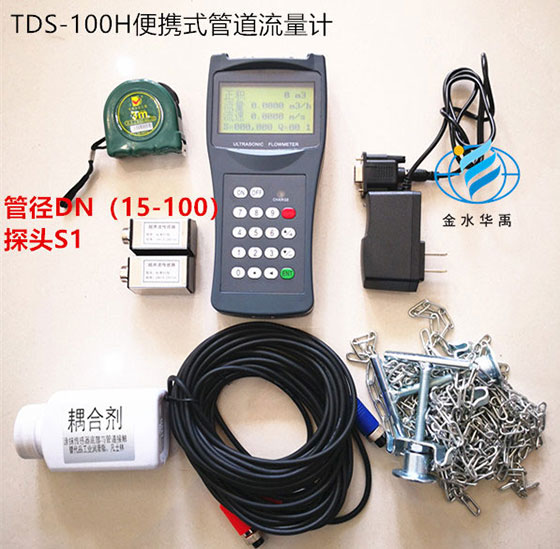

華禹TDS-100H超聲波流量計圖片展示:
